さて、本日は自作PCネタである。

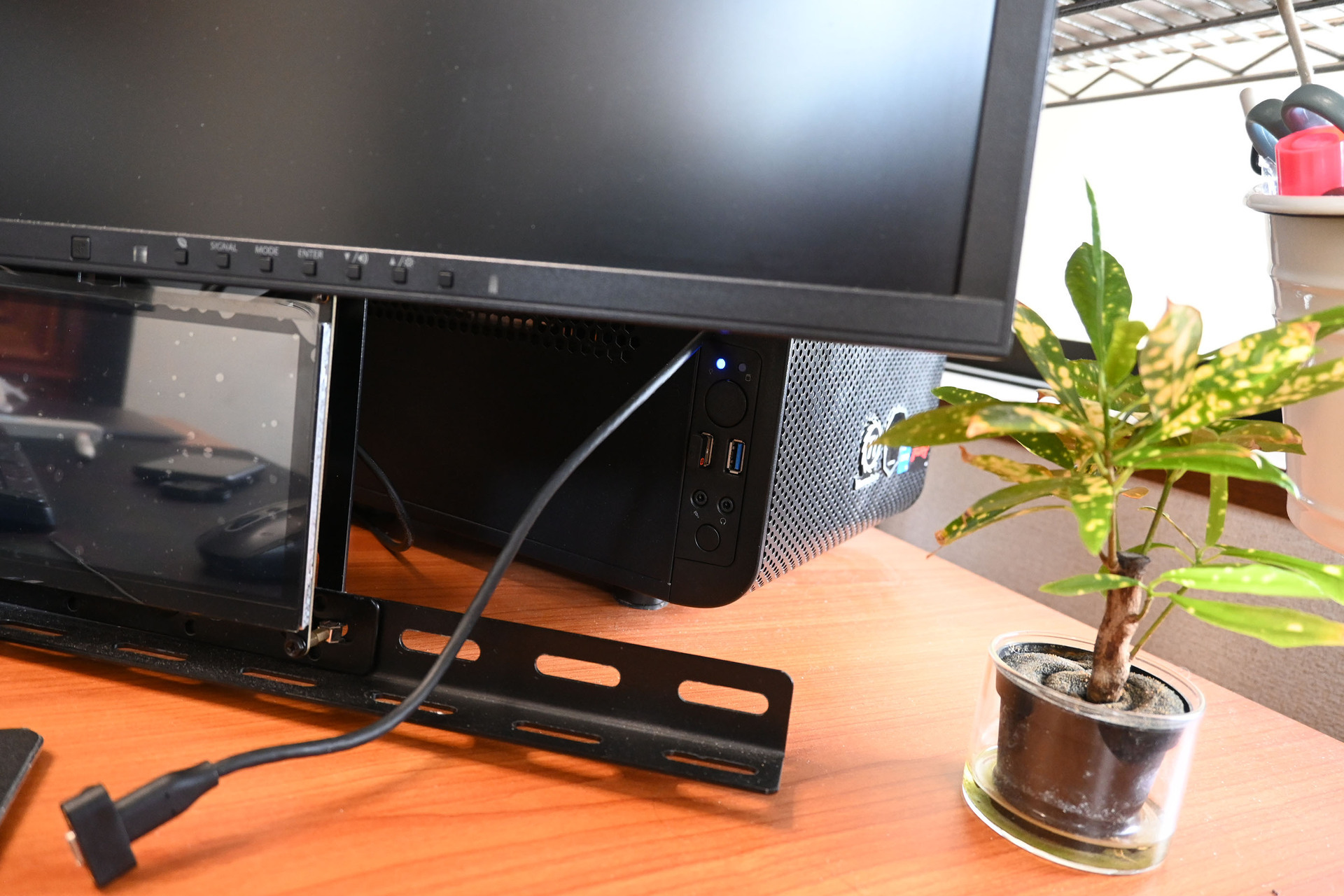

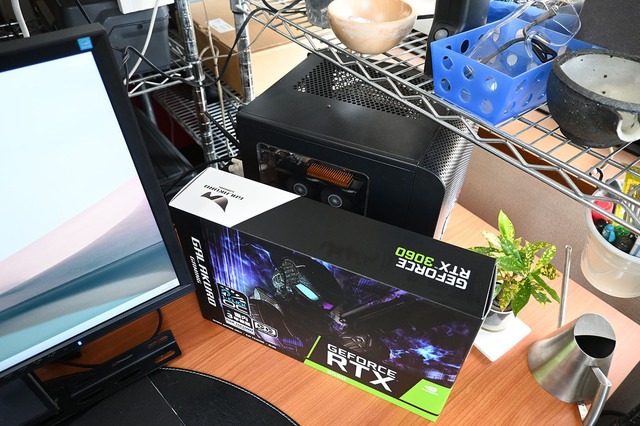

RTX3060のグラボにDPが3つあるので、トリプルモニタにしてゲーム三昧なわけなのだが、PC本体がモニタの裏に隠れてしまい、スイッチを入れにくくなってしまった。

デュアルモニタの時よりも全体的に右側にずれた感じなので余計に隠れてしまい電源スイッチが押しにくい。

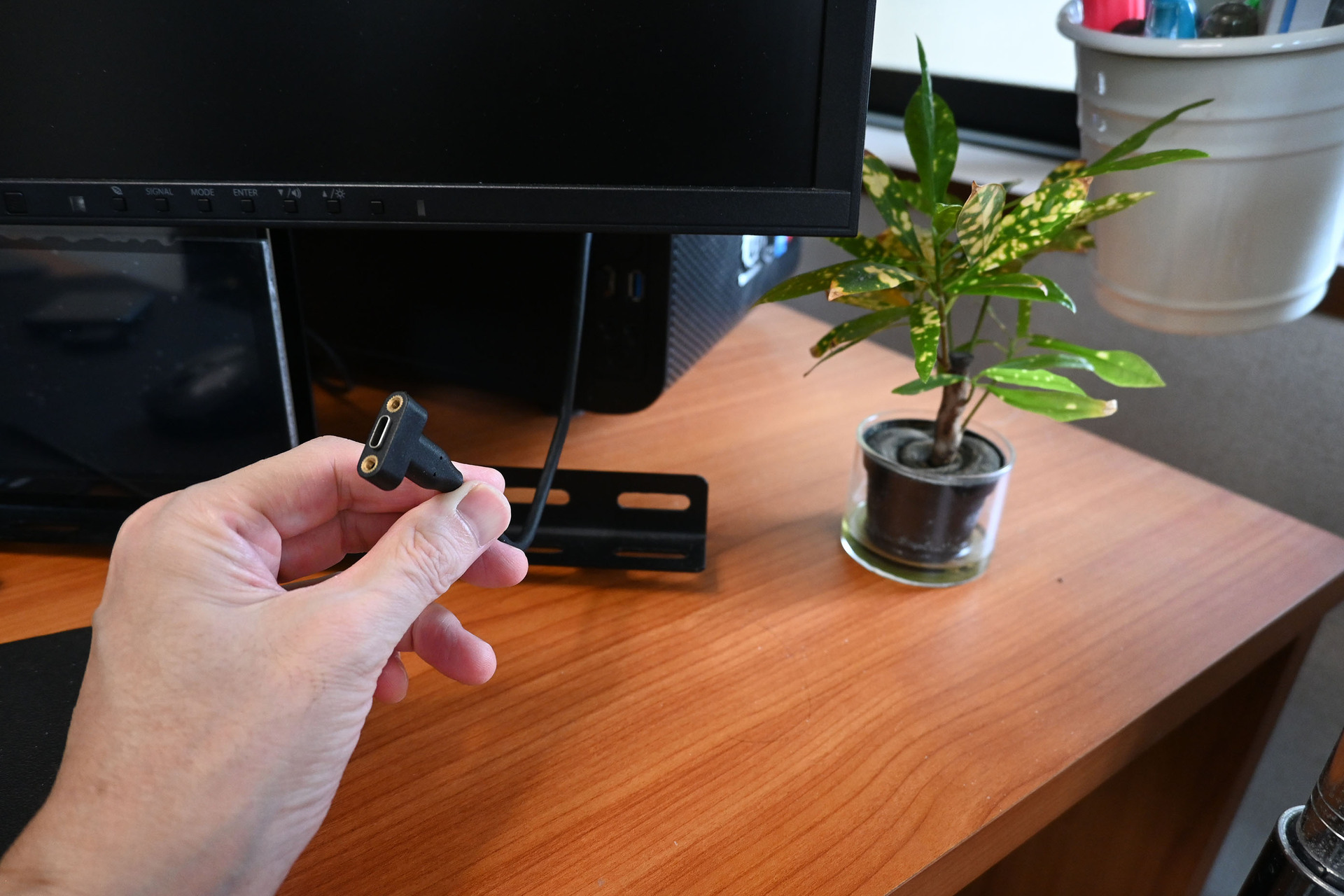

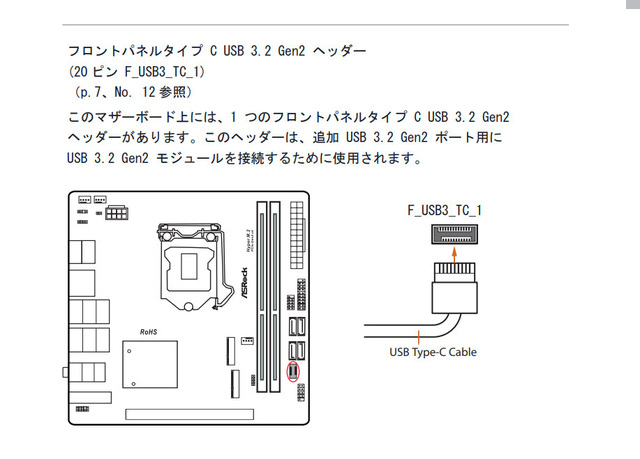

USB Type-Cの口はケーブルが20cmくらい本体から出ておりモニタ手前まで持ってこれるので不自由な感じはないが、電源スイッチは本体に付いているので、モニタの下から手を入れて押すしかなく、使いずらい。

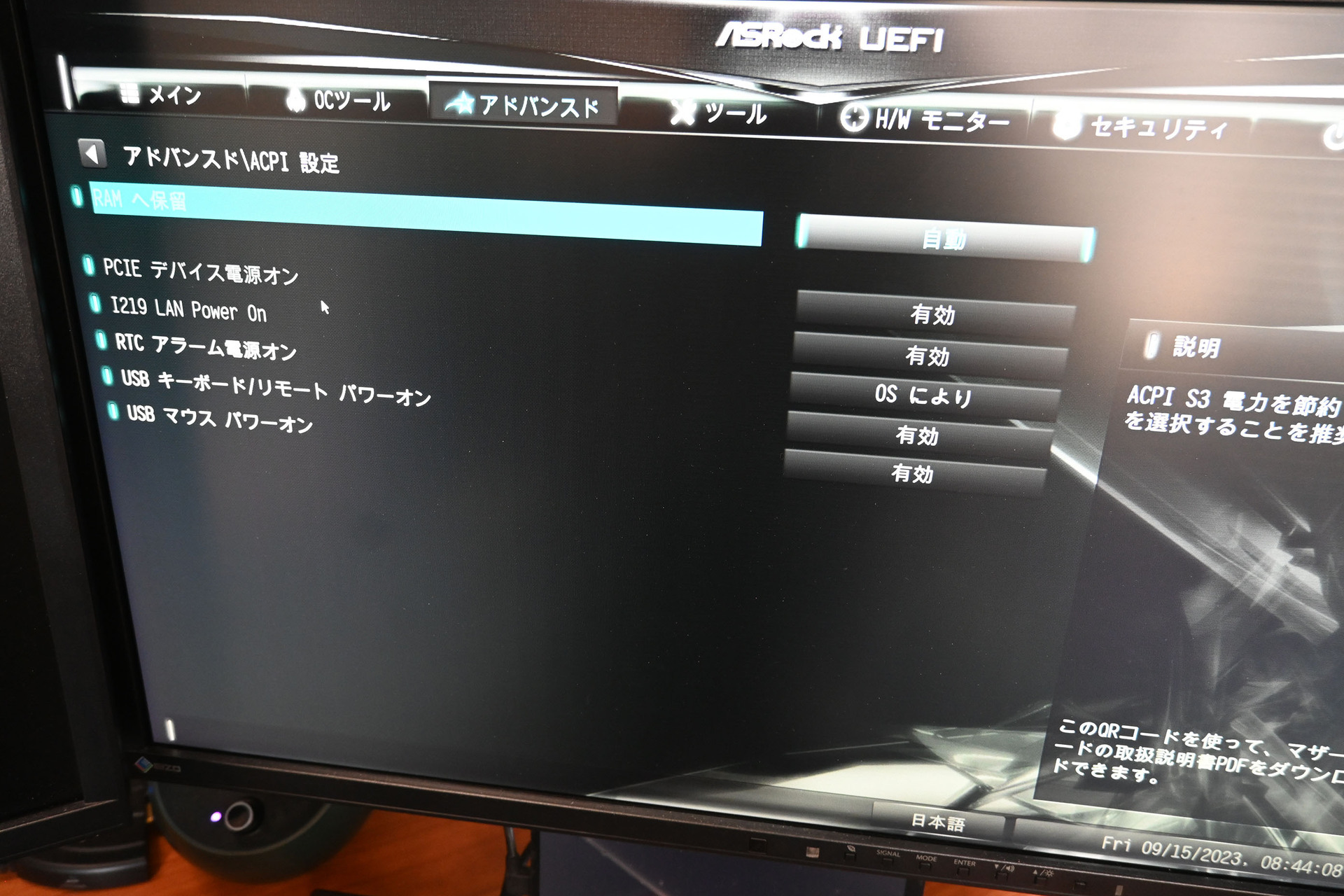

BIOS設定でキーボードで電源ONするような設定項目もあるのだが、無線だからなのかUSBへの電源供給がされてないのか、キーボードで電源ONはできない。マウスでもダメ。

BIOSの更新すればもしかしてイケるのかも知れないが、なんか面倒なので放置状態であった。
そんな中、外部スイッチ付ければイケんじゃない？と思いついて検索してみたわけである。
　PC電源スイッチ
で検索してみると、なんかいろいろあるじゃん。
1000円以下で購入できるやつは、単なるメカニカルなスイッチ。電子工作で使うようなケーブルにキーボードの中身1個だけみたいなスイッチが付いているやつ。

uxcell PC電源ボタンケーブル　電源マザーボードケーブル　パープルホワイト　リセットスイッチ 2本入り

出版社/メーカー: uxcell
メディア:

これでもマザーのPOWER SWのところに繋げてやればちゃんと機能するのであろう。単に接点をつなげてショートさせ電気を流してやるだけで電源ONはするはず。
分岐させるケーブルが付いてないので、ケースの電源ボタンが壊れて修理する時に使うやつかな。
本体の電源スイッチが壊れているわけではないので併用もしたいし...
と見ていくと、なんかカッコイイやつもあるじゃん。

パソコン用外付け電源ボタンスイッチ外付け USB PCケース電源スイッチUFO

出版社/メーカー: JYLTT
メディア:

USBの口もあるのか。うーん、USB Type-Cならよかったかも。

NUYSPデスクトップpcケース電源ボタン机械青軸RGB灯2メートル延長線簡単コンパクトで便利 (青い)

出版社/メーカー: NUYSP
メディア:

これでいいか。二股のケーブルも付いてるし小さいし。
早速注文。

外部スイッチの取付

届いたので付けてみる。

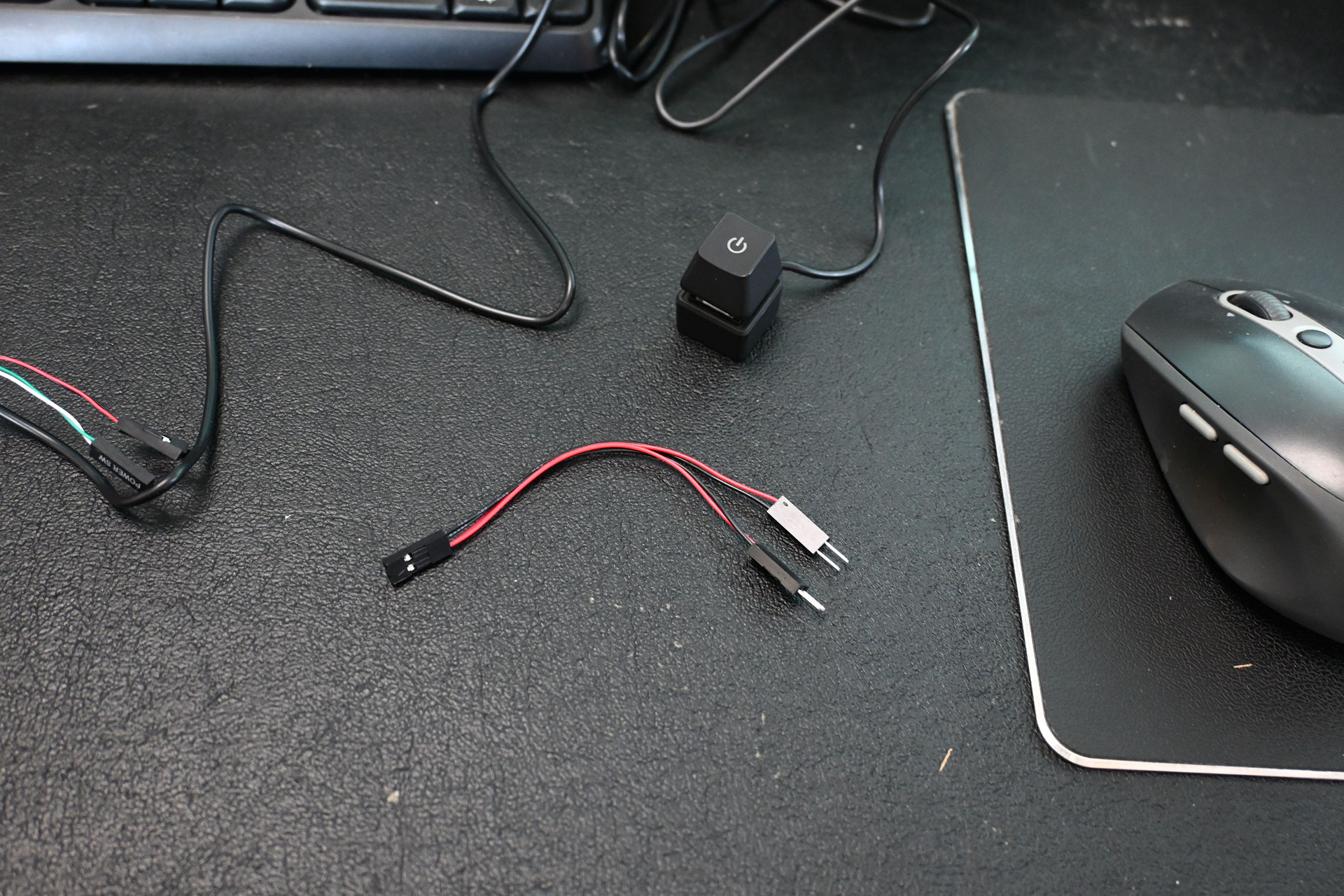

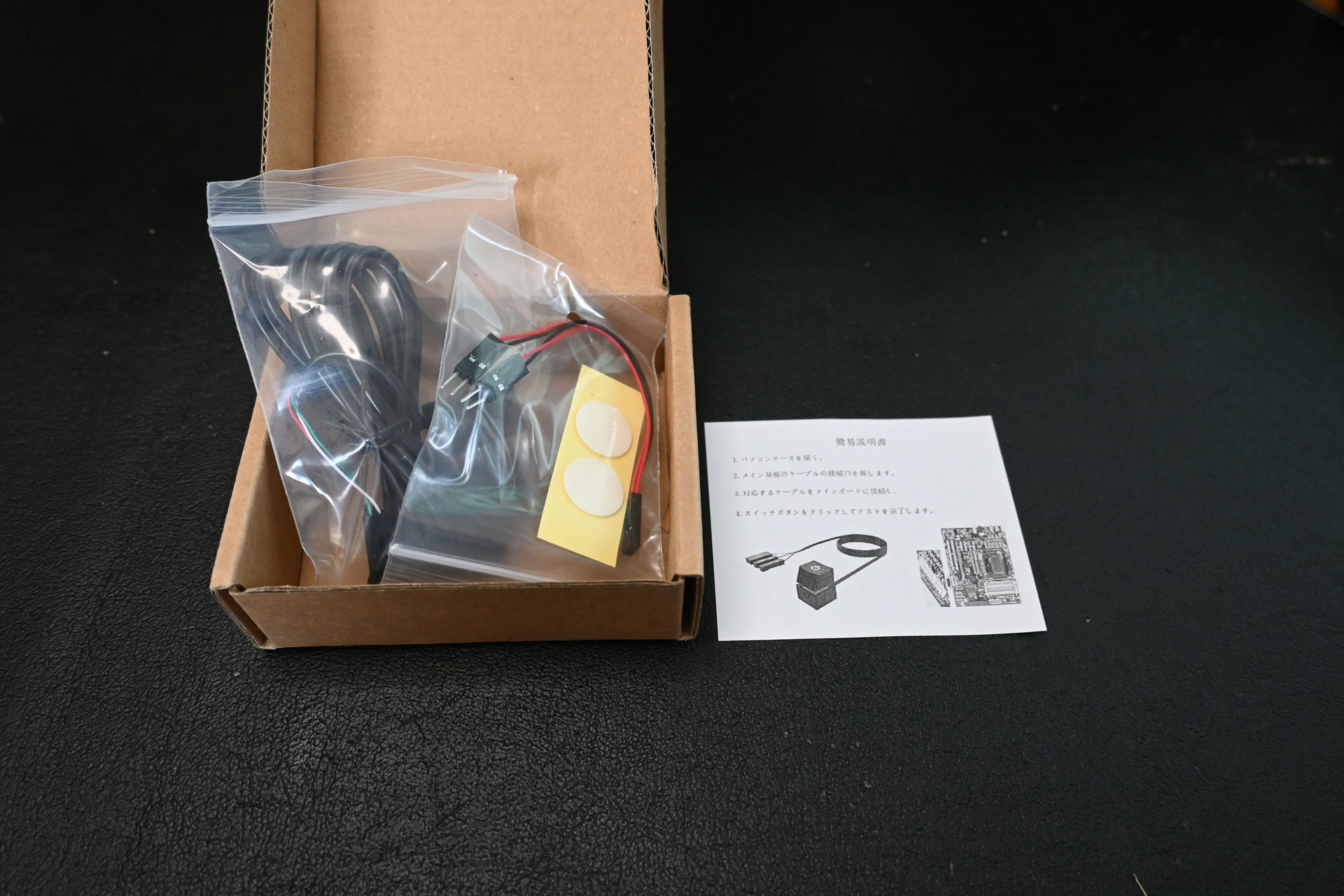

箱の中身はこんな感じ。

キーボードのキーひとつ分くらいの大きさ。

POWER SW用の二股ケーブルも付いている。

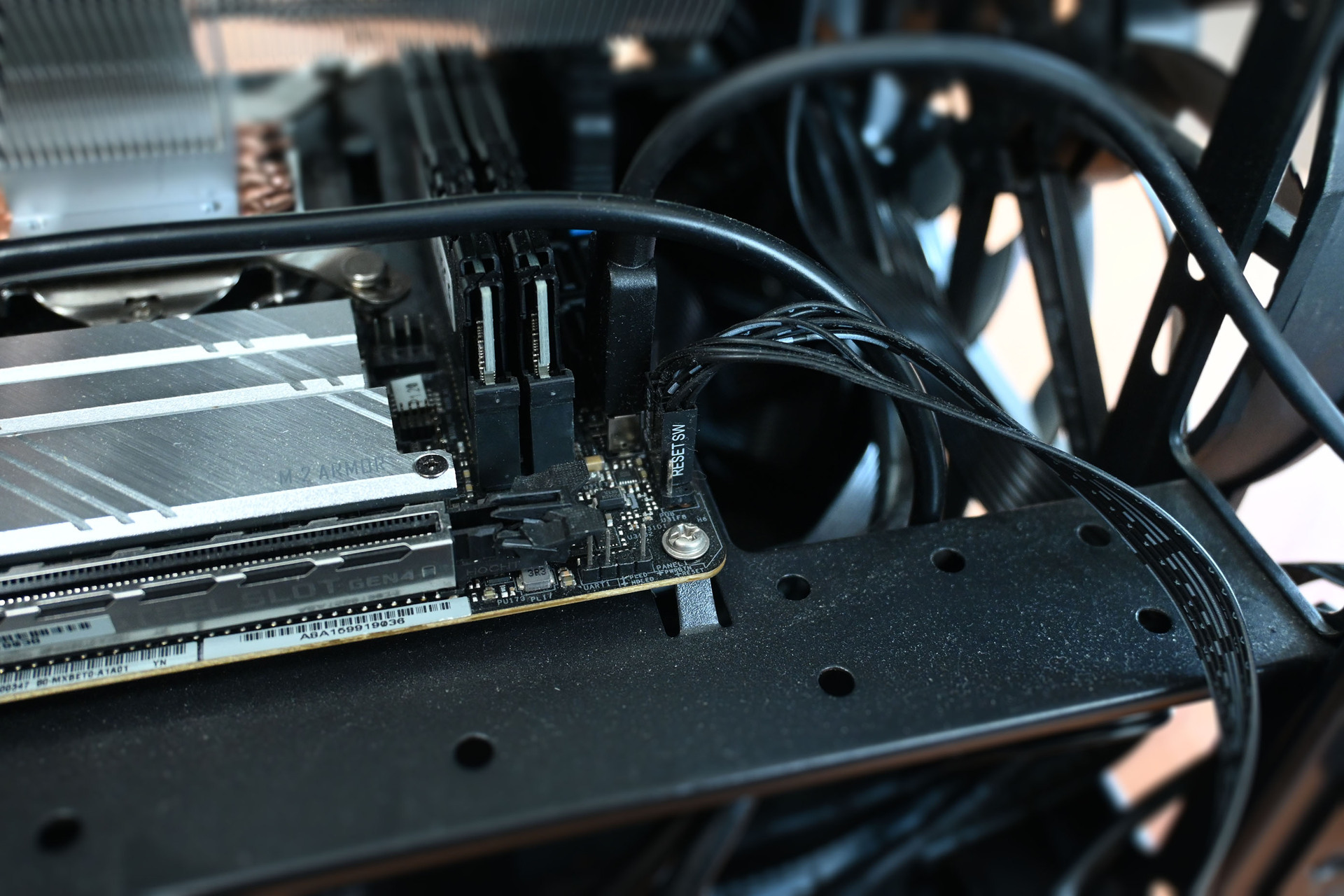

PCの蓋を開けグラボを外すと、スイッチ類のコネクタを発見。

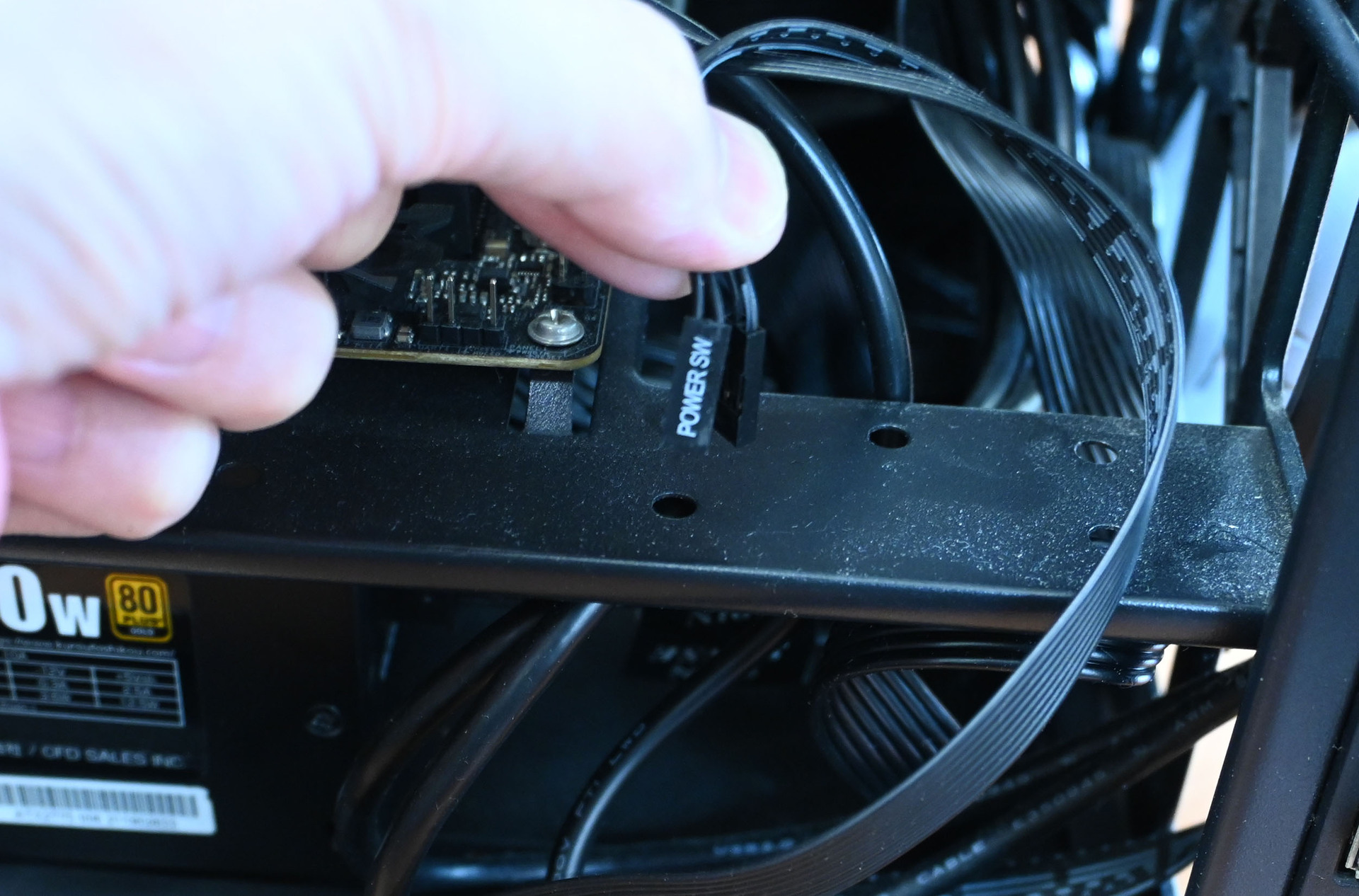

元あったPOWER SWのケーブルを抜いて...

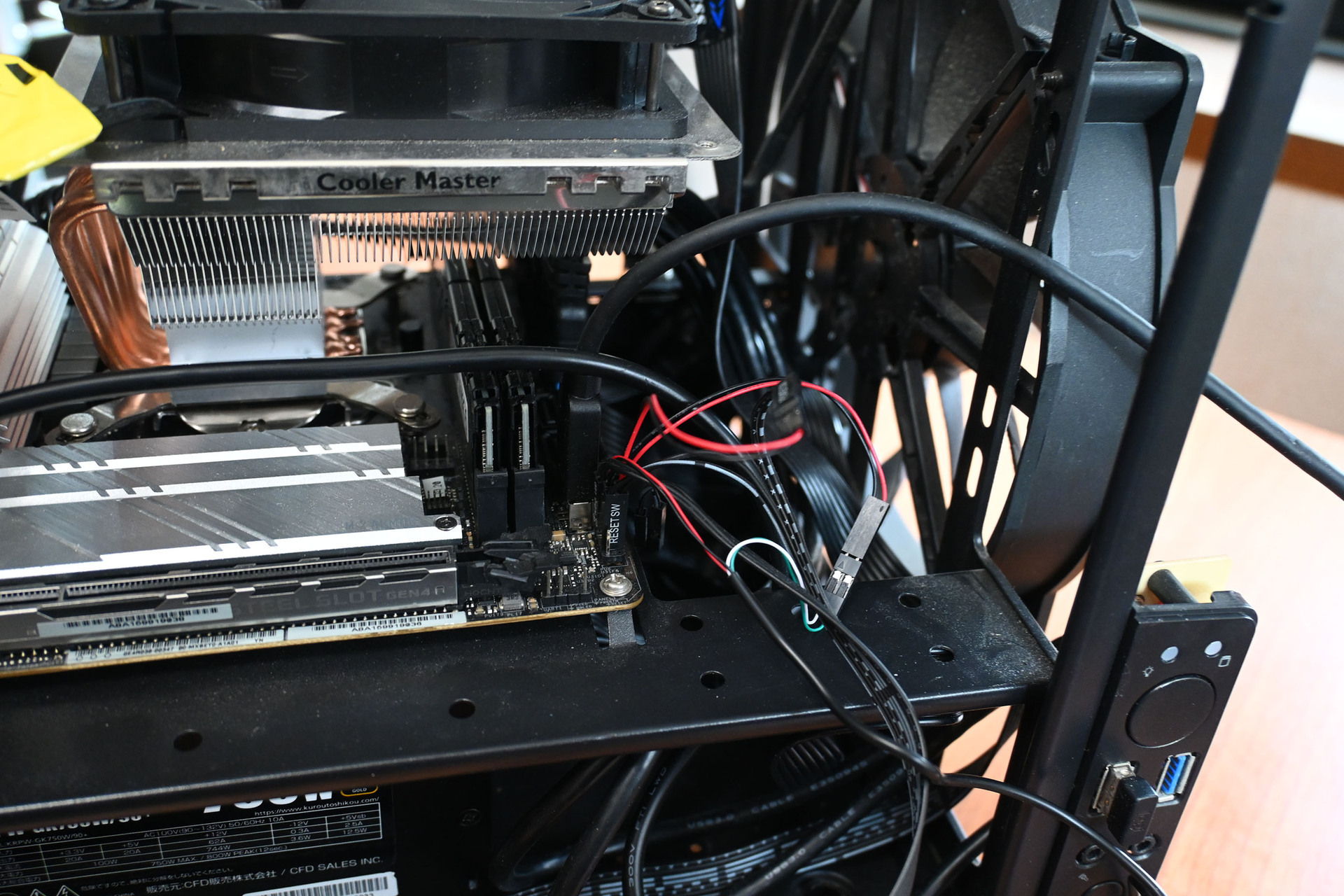

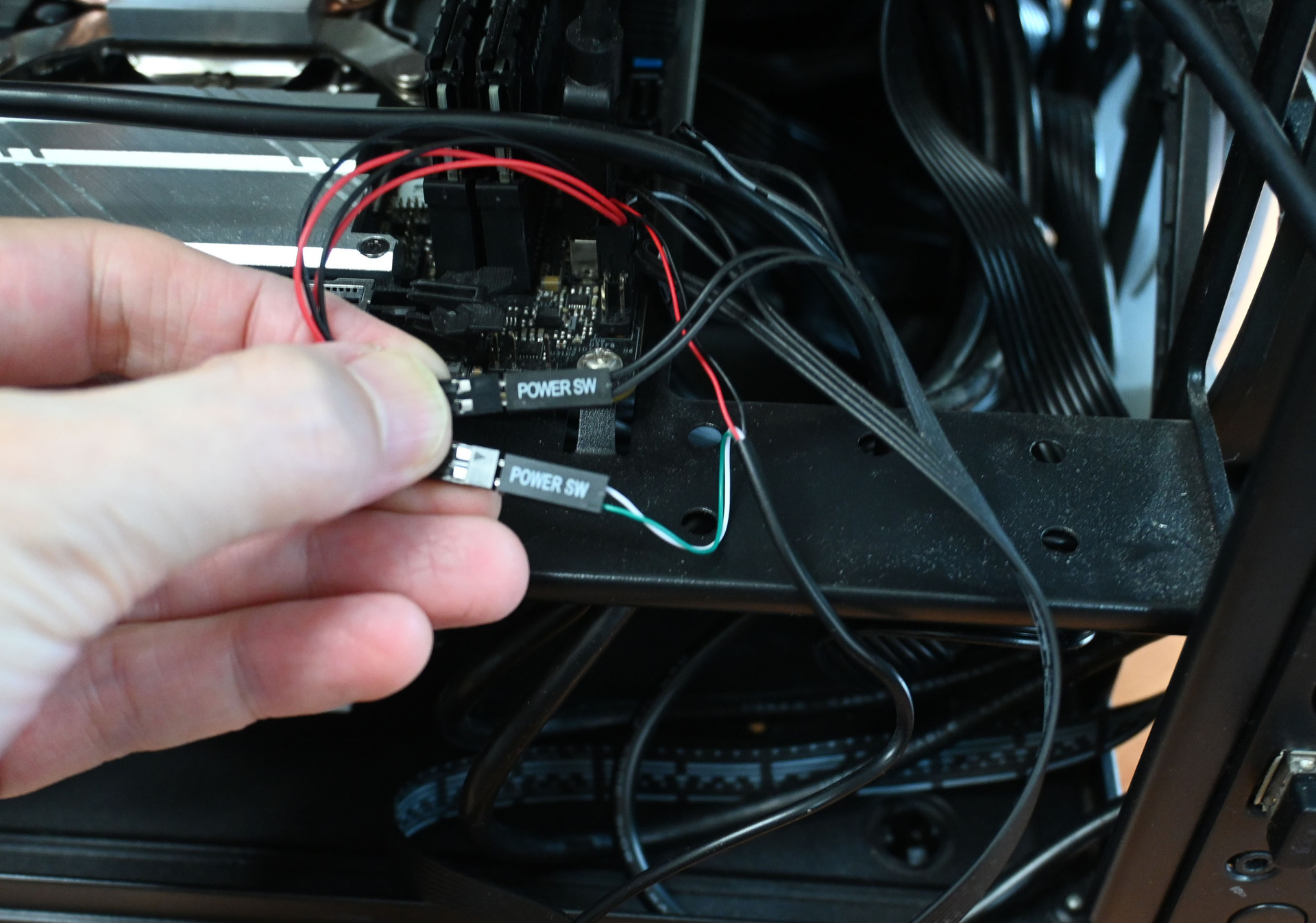

二股ケーブルの片方に付け、もう一方を外付けスイッチに付ける。根元の方をマザーに差し込む。

POWER LEDのケーブルも+-を間違えないようにしてマザーに差し込む。

グラボを付けてないが電源が入るかどうかテスト。ここは動画にしてみた。

モニタに何も映らないのでどう動いているのかよくわからないが、電源のON/OFFはできるみたい。
長押しすると、電源OFFになるが、離したタイミングで再びONになってしまう？
シャットダウンはいつもスタートメニューでやるので電源ボタンの長押しはやらないか。グラボ付けてやってみるか。

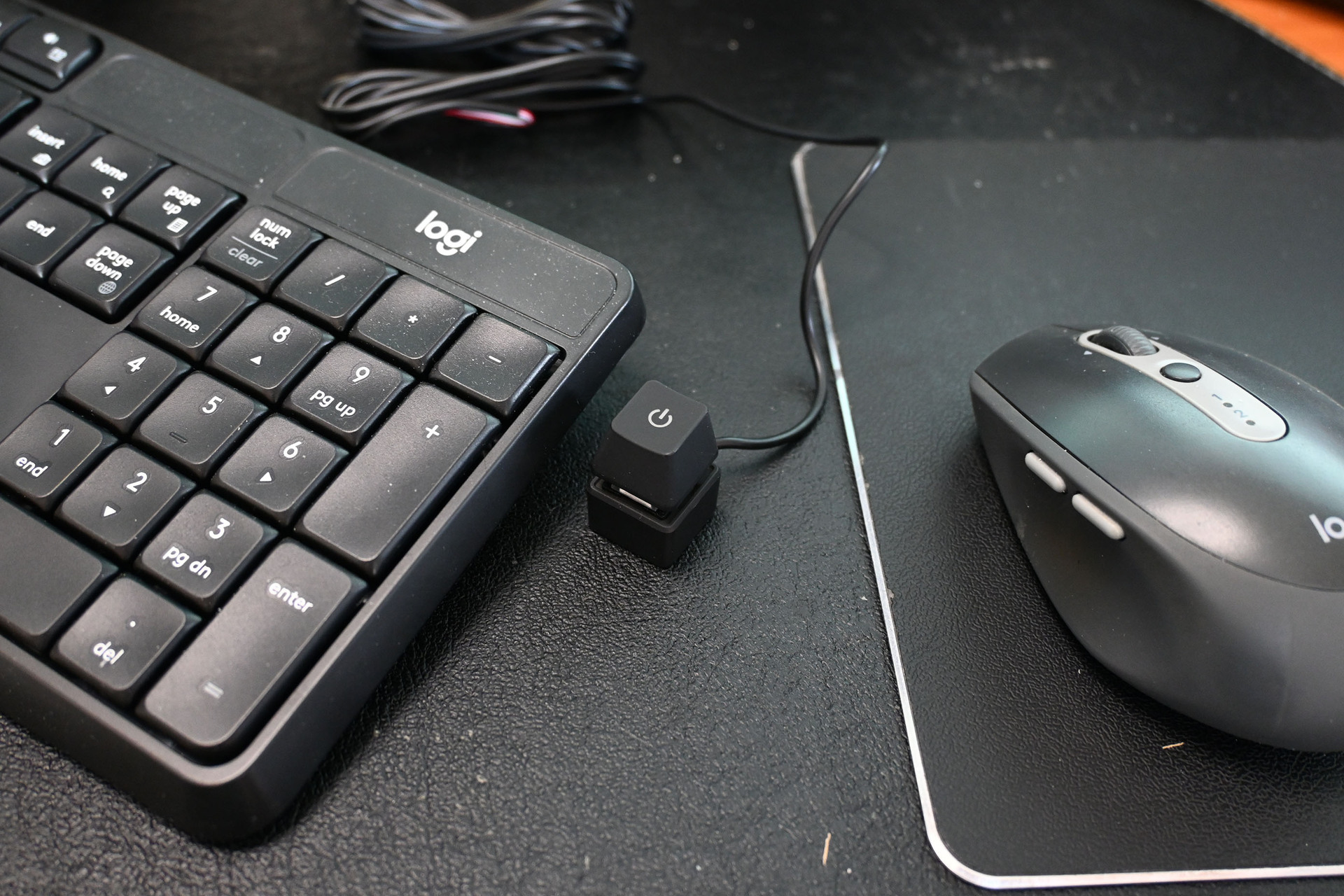

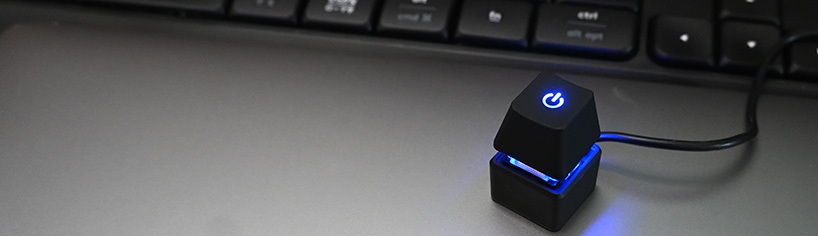

とりあえずは、机の上のいい感じのところに電源ボタンを持ってこれたのでよしとする。
